Система вентиляції від компанії Split у Полтаві. Для забезпечення вентиляцією приміщень різних видів призначення використовується безліч видів систем та обладнання, але безперечно, кінцевою метою кожного проєкту є ефективність та надійність. Тому однією з головних умов якісної роботи вентиляції є професійний підбір обладнання та кваліфікований монтаж. Вид системи залежить від технічних умов, призначення приміщення, бюджету проєкту та низки інших факторів. Розглянемо найпопулярніші системи вентиляції.
Припливно-витяжні установки з рекуперацією тепла
Дані установки мають великий попит за рахунок своїй універсальності, надійності та простоти в експлуатації, а головною їхньою перевагою є енергоефективність. За рахунок рекуперації система вентиляції передає теплову енергію повітря з витяжки у повітря, що надходить у приміщення. Так само працює рекуперація і в літній період, але у зворотному напрямку: тепле повітря, що надходить у приміщення, охолоджується витяжним. За рахунок таких нескладних фізичних процесів можливе забезпечення теплової компенсації на понад 80%. Виробники цієї техніки постійно вдосконалюють рекуператори, щоб досягти максимальних значень даного показника.
Подібне обладнання випускають практично всі серйозні виробники кліматичної та вентиляційної техніки, тому вибір таких установок систем вентиляції є досить великим. Теплообмінники рекуператорів бувають двох видів: металеві та целюлозні. Одні виробники використовують металеві рекуператори, тому що така техніка є більш надійною і з більшим терміном служби, але має один недолік. Установки з металевими теплообмінниками потрібно забезпечувати відведенням конденсату, який може утворюватися внаслідок різких перепадів температури зовнішнього повітря та температури всередині приміщення. Інші виробники використовують целюлозні теплообмінники системи вентиляции, вони мають менший термін експлуатації, але є дешевшими.
ПВУ з рекуперацией тепла
Використовується переважно для побутової вентиляції житлових приміщень, а також на об’єктах комерційного призначення невеликих площ. Дана система вентиляції використовується виключно для загальнообмінної вентиляції, підключення до них локальних витяжок із кухні або санвузлів є недопустимим. Також використання рекуператорів у виробничих приміщеннях може бути неефективним, якщо у витяжному повітрі міститься велика кількість пилу або інших речовин, які можуть впливати на ефективну роботу теплообмінника.
Деякі системи вже забезпечені системами автоматики та калориферами, які використовуються для підігріву припливного повітря у разі низьких зовнішніх температур. Але в більшості таких установок засоби підігріву, автоматики, додаткової фільтрації забезпечуються наборними елементами системи вентиляції.
Система вентиляції наборна та канальна
Наборні канальні системи є найбільш універсальним видом систем вентиляції. Таке обладнання можна збирати як конструктор залежно від призначення та технічних особливостей об’єкта. Але слід враховувати, що кожен додатковий елемент створює додатковий опір, що зменшує продуктивність роботи в цілому. Тому слід враховувати одразу всі елементи вентиляційної системи при підборі потужності вентилятора.
До такої системи може входити ряд елементів, основними з яких є:
ПВУ з рекуперацією тепла
Використовується переважно для побутової вентиляції житлових приміщень, а також на об’єктах комерційного призначення невеликих площ. Дана система вентиляції використовується виключно для загальнообмінної вентиляції, підключення до неї локальних витяжок з кухні або санвузлів є неприпустимим. Також використання рекуператорів у виробничих приміщеннях може бути неефективним, якщо у витяжному повітрі міститься велика кількість пилу або інших речовин, які можуть впливати на ефективну роботу теплообмінника.
Деякі системи вже забезпечені системами автоматики та калориферами, які використовуються для підігріву припливного повітря у разі низьких зовнішніх температур. Але в більшості таких установок засоби підігріву, автоматики, додаткової фільтрації забезпечуються набірними елементами системи вентиляції.

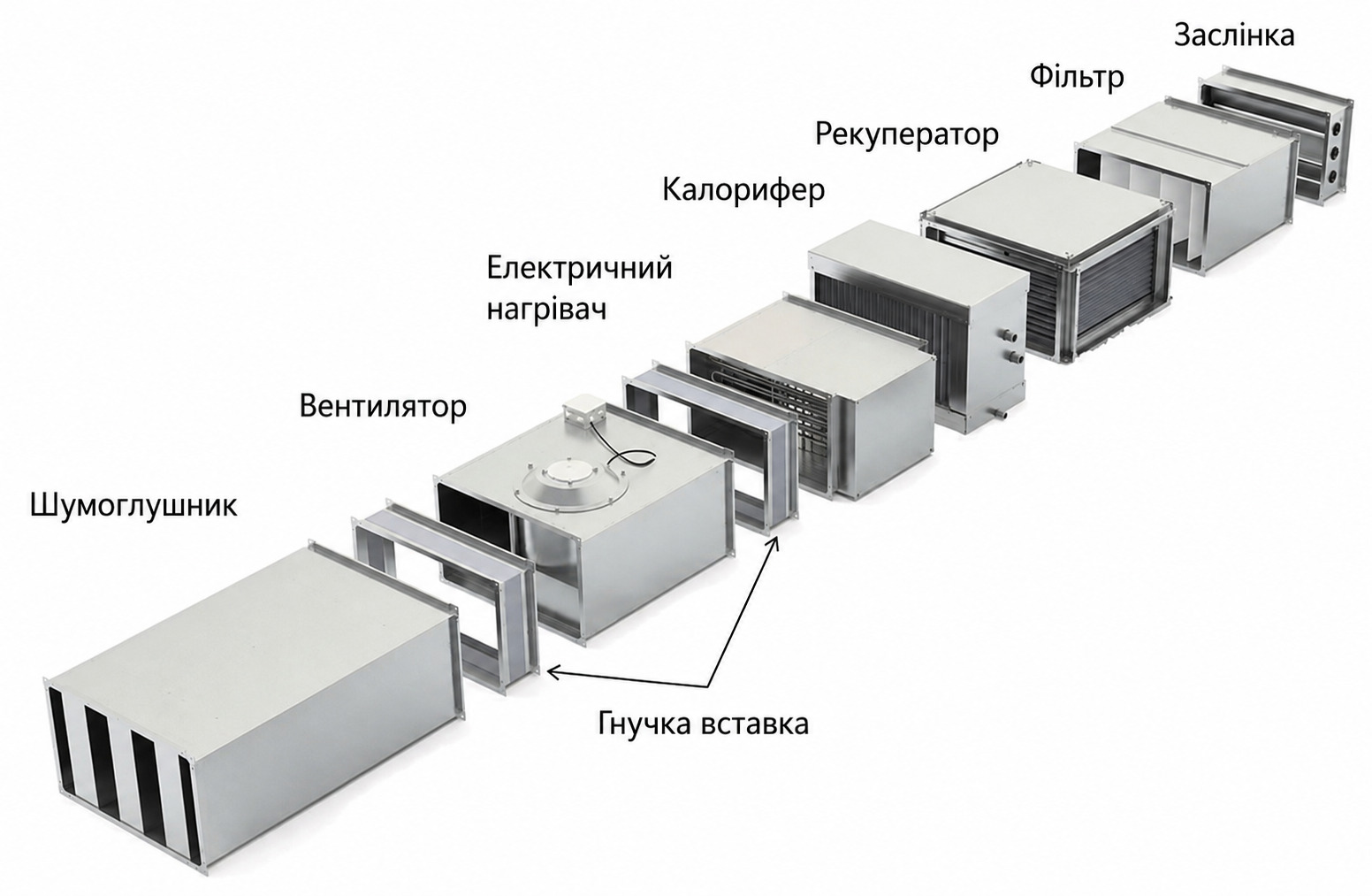

Система вентиляції набірна та канальна
Набірні канальні системи є найбільш універсальним видом систем вентиляції. Таке обладнання можна збирати як конструктор залежно від призначення та технічних особливостей об’єкта. Але слід враховувати, що кожен додатковий елемент створює додатковий опір, що зменшує продуктивність роботи в цілому. Тому слід враховувати відразу всі елементи вентиляційної системи при підборі потужності вентилятора.
У таку систему можуть входити ряд елементів, основними з яких є:
ВЕНТИЛЯТОР
Безперечно, основним функціональним елементом будь-якої вентиляційної системи є вентилятор. У нашому випадку використовуються канальні вентилятори для круглих або прямокутних каналів. Залежно від отриманого технічного завдання підбирається обладнання, що забезпечить необхідну продуктивність.
КАЛОРИФЕР
Калорифер, або електричний нагрівач, використовується в холодну пору року, забезпечує нормалізацію температури припливного повітря. Регулювання роботи калорифера відбувається за рахунок автоматики, яка відстежує температуру завдяки датчикам, вбудованим у повітропровід, і регулює потужність нагріву залежно від заданих показників. Але можливе й ручне регулювання роботи калориферів, що значно здешевлює вартість проєкту.
ВОДЯНИЙ НАГРІВАЧ
Нерідко використовують водяний нагрівач для нормалізації температури припливного повітря. Таке обладнання являє собою водяний теплообмінник, який монтується в повітряний канал. До нього підключається трубопровід, що з’єднує його з централізованим водяним опаленням, чилером або тепловим насосом.
ВОДЯНИЙ ОХОЛОДЖУВАЧ
Водяний охолоджувач працює за тією ж схемою, що й водяний нагрівач, але для зворотного ефекту. Охолодження відбувається за рахунок чилера або теплового насоса повітря-вода.
ФРЕОНОВИЙ ОХОЛОДЖУВАЧ
Застосовується для охолодження припливного повітря. Теплообмінник фреонового охолоджувача підключається до компресорно-конденсаторного блоку, який забезпечує процес теплообміну.
ФІЛЬТР
Фільтрбокси монтуються в систему припливної вентиляції для очищення повітря від зовнішнього забруднення. У ряді випадків фільтрація необхідна і у витяжній вентиляції. Фільтри розміщуються так, щоб був вільний доступ для сервісного обслуговування та заміни фільтруючих елементів.
ШУМОГЛУШНИК
Шумоглушники застосовуються для поглинання шумового навантаження від роботи вентиляційного обладнання та запобігають його поширенню по розгалуженій системі вентиляційних каналів.
РЕКУПЕРАТОР
Блок рекуперації тепла встановлюється з метою підвищення енергоефективності системи і передбачає об’єднання витяжної та припливної вентиляції.
КАМЕРА РЕЦИРКУЛЯЦІЇ
Камера призначена для змішування припливного та витяжного повітря у певній пропорції для передачі теплової енергії. Застосовується з метою рекуперації тепла, але в більш спрощеному режимі порівняно з використанням повітряного теплообмінника.
ПОВІТРЯНА ЗАСЛІНКА
Призначається для регулювання тиску повітря у вентиляційному каналі. Яке відбувається за рахунок зміни положення клапанів усередині каналу.
ГНУЧКА ВСТАВКА
Встановлюються з метою поглинання вібрацій від вентиляційного обладнання та запобігання їх передачі на інші елементи системи та вентиляційні канали.
ЗВОРОТНИЙ КЛАПАН
Клапан має функцію автоматичного перекривання каналу при припиненні роботи вентилятора, що запобігає руху повітря каналом у зворотному напрямку.
Місцева витяжна система вентиляції
Місцева система вентиляції застосовується для відведення повітря з джерела, що має концентрацію виділення шкідливих речовин, продуктів горіння, високої температури або інших небажаних виділень. Для більшої ефективності в місцевій вентиляції використовують витяжні зонти та витяжні шафи. Локалізує область дії витяжки безпосередньо в необхідному місці. Така система вентиляції досить проста за своєю конструкцією, не потребує великої кількості елементів. Зазвичай, витяжні установки складаються з витяжного зонта або витяжної шафи, вентиляційного каналу, канального або відцентрового вентилятора, гнучкої вставки та зворотного клапана. Якщо витяжка працює на об’єктах, де можливі викиди шкідливих для навколишнього середовища речовин, використовуються відповідні фільтрувальні елементи. Також фільтри використовуються на кухонних витяжках для захисту робочих елементів вентилятора від накопичення жирових відкладень.
На практиці місцева система вентиляції найчастіше застосовується на робочих місцях, де використовуються шкідливі речовини, або над обладнанням, що генерує велику кількість тепла. Також у місцях, де робочий процес передбачає високий вміст у повітрі пилу чи інших дрібнодисперсних речовин тощо. Найбільш частим є використання місцевої вентиляції на кухнях побутового та комерційного призначення.
Слід пам’ятати, що будь-яка витяжна система може повноцінно працювати лише за умови надходження в приміщення об’єму повітря, який компенсує продуктивність витяжного вентилятора.
